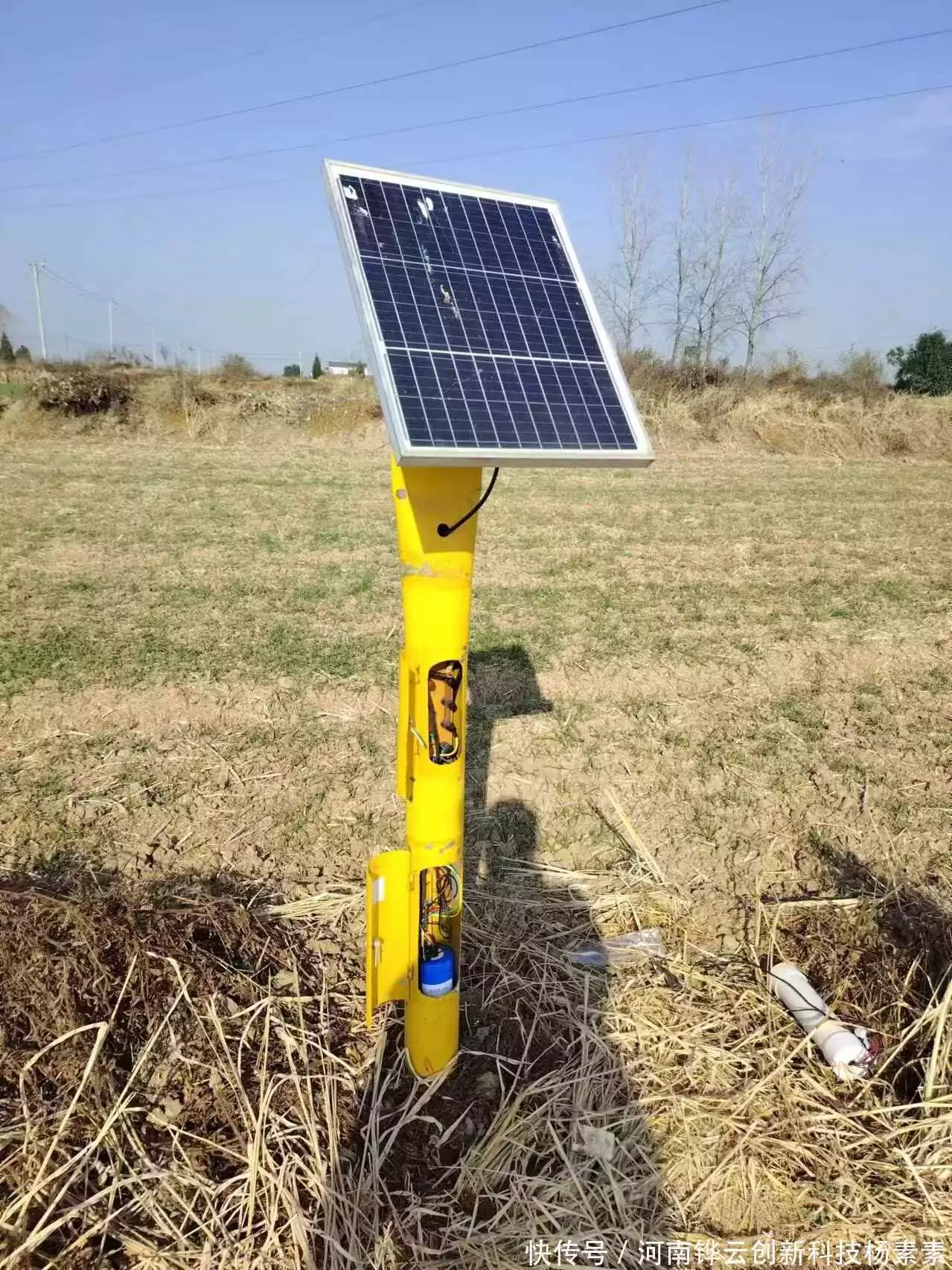

地下综合管廊环境特殊：空间受限、杂散电流密集、多管线共存，智能测试桩安装需遵循安全可靠、抗干扰强、便于维护三大原则，以下是完整安装接线流程与技术要点：

一 、材料准备

智能桩体、测试电缆、铜鼻子、接线端子、密封材料、固定支架及其他施工所用工具。

二、安装流程

1. 定位与固定

安装位置：管线直线段每隔 500m 设置1个，转弯、分支、阀门处必须增设

固定要求：壁挂式安装高度 1.5m，垂直度偏差≤1°，确保设备稳定，支架与管廊壁牢固连接，抗振动冲击

2. 参比电极安装

紧贴管线外壁，与管道水平距离 0.5-1m，埋入管廊底板预留孔，深度与管道中心平齐，周围填充细沙或膨润土，确保与土壤良好接触

3. 试片安装

自然试片、极化试片、电流试片，与参比电极同深度，呈三角形分布，独立电缆连接，避免相互干扰

三、接线方法

1.  标准接线步骤

电缆引入：从测试桩底部穿线孔引入电缆，使用防水接头密封入口，下行线路（埋地段）自下而上顺序：阳极线→管道线→参比线→试片线（自然→极化→电流）；上行线路（设备端）与下行线路一一对应

内部接线：打开测试桩舱门，连接采集模块、通信模块、电源模块，检查所有接线是否松动，确保无短路隐患，连接天线

四、抗干扰与安全措施

1. 杂散电流防护：安装交流干扰抑制器，过滤管廊内高频杂散电流

2. 防雷与接地：测试桩外壳与管廊接地网可靠连接，接地电阻≤4Ω

3. 密封与防水：所有电缆入口使用防水接头密封，涂抹硅酮密封胶，测试桩舱门闭合后，边缘用密封胶密封，防止管廊积水渗入

五、调试与验收

1. 通电前检查

所有接线正确，无短路、断路现象；绝缘电阻测试：各线路间绝缘电阻≥10MΩ；接地电阻测试：符合≤4Ω 要求

2. 功能调试

通电后检查设备指示灯是否正常（电源、通信、数据采集）

测试电位/电流数据，与现场手动测量值对比，误差≤5%

通信测试：确保数据能正常上传至监控平台

报警功能测试：模拟异常情况，检查报警是否及时准确
